Pour changer un peu de la voiture, j'ai décidé de me lancer dans le montage d'un quadcopter !


Après pas mal de semaine (Voir de mois ... ) de recherche, je me suis lancé et j'ai passé une petite commande chez Hobbyking !
J'ai choisis d'acheter tous les éléments séparément (certes plus de risque de faire des erreurs de compatibilité ou autre ...  Confused )
mais ça permet d'économiser un peu par rapport à l'achat d'un KIT complet !


Je vais donc détailler le montage, on ne sait jamais si quelqu'un se laisse tenter !



- Description des pièces -

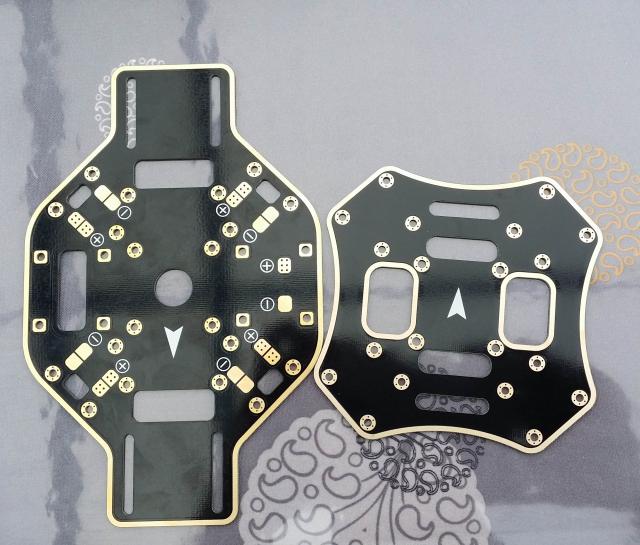

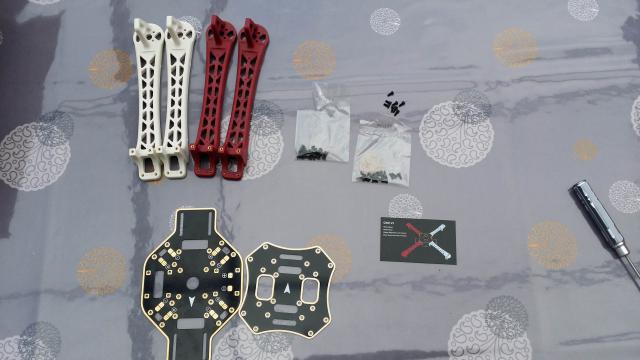

Le Châssis (Copie de la célèbre marque DJI):



L'avantage de ce châssis est que tous les 4 variateurs peuvent être soudés directement sur la plaque inférieur (celle de gauche) afin de les alimenter
et cela permet de ne pas devoir rajouter une "Powerboard" :


Second avantage : Malgrès les nombreux avis négatifs sur la qualité de ce châssis (mauvais alignements des perçages surtout .. ) tout se monte comme de vrais Meccano !
Peu être que la qualité dépend des séries sur lesquel on tombe ! Confused

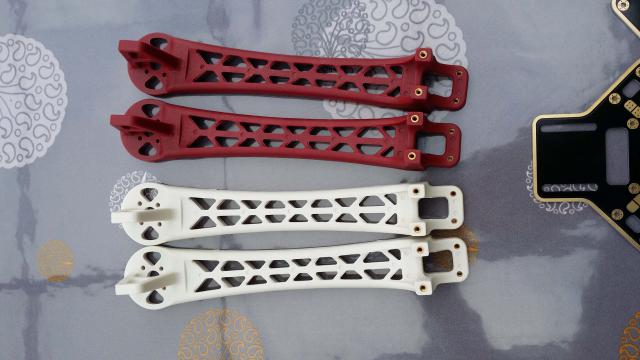

Les bras semble de bonne qualité, on verra leurs solidité lors des atterrissages plutôt dur ... Mr. Green


Les moteurs ( Et ouai avec 4 ça serra plus pratique .. Mr. Green ):

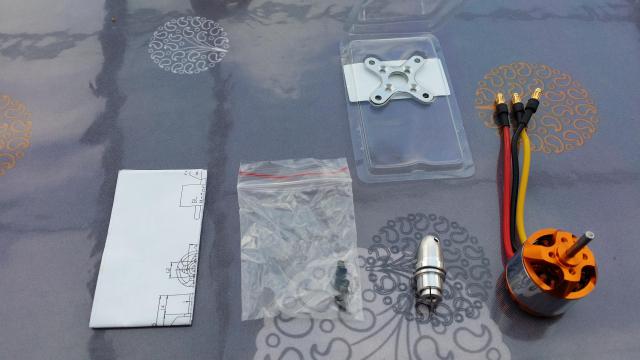

Ces moteurs sont de type "OUTRUNNER", c'est tout le corps du moteur qui tourne ! ils sont livrés avec des supports (On ne s'en sert pas pour le Q450) et l'adaptateur pour fixer l'hélice sur l'axe du moteur. Les moteurs sont eux livrés soudés avec des connecteurs de type 3.5mm.



Bon pour l'instant, ça ne peut pas voler je vous l'accorde Mr. Green alors on va commencer à monter tout ça Smile



- Début du Montage -




Montage des 4 Moteurs sur les bras
On fixe d'abord les moteurs sur les 4 bras, les vis sans tête fournis avec le chassis sont parfaites pour les fixer Okay



Montages des bras (à Blanc)
Une fois les 4 moteurs montés, on peut monter une première fois (Pour voir si les trous des fixations des bras sont bien placés ! ):


Pour ce qui est du sens des bras, il en a visiblement pas à vous de choisir la couleur que vous voulez pour l'avant du drone, j'ai fait pas mal de recherche de photo et apparemment les gens préfèrent mettre les bras blancs à l'avant.
PS: ne me demandez pas pourquoi j'en sais pas plus que vous Mr. Green


Dernière édition par coco le Sam 29 Aoû 2015 - 12:40; édité 19 fois
Revenir en haut
Publicité






MessagePosté le: Sam 29 Aoû 2015 - 10:09    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
baja 911
Modérateur
Modérateur

Hors ligne

Inscrit le: 31 Mai 2010
Messages: 1 090
Localisation: hardelot
Masculin Verseau (20jan-19fev)

MessagePosté le: Sam 29 Aoû 2015 - 10:57    Sujet du message: [Montage] Quadcopter Q450 Répondre en citant

Cool Cool
_________________
didier toujours imité jamais égalé


Revenir en haut
le divin chauve
Président TMC
Président TMC

En ligne

Inscrit le: 30 Mai 2010
Messages: 2 516
Localisation: samer
Masculin Scorpion (23oct-21nov) 鼠 Rat

MessagePosté le: Sam 29 Aoû 2015 - 11:23    Sujet du message: [Montage] Quadcopter Q450 Répondre en citant

Okay Okay Okay super coco ont a vue l'avancement au club vivement qu'il vole Ok Ok Ok
_________________
STR8 RG PRO
Alfa A 852 (5+2) , Alfa efra 2081 .......

Vive le Team Models Car ........The best Team...


Revenir en haut
L'Calamar
Administrateur
Administrateur

Hors ligne

Inscrit le: 30 Mai 2010
Messages: 2 703
Localisation: Etaples
Masculin Lion (24juil-23aoû) 鼠 Rat

MessagePosté le: Sam 29 Aoû 2015 - 21:58    Sujet du message: [Montage] Quadcopter Q450 Répondre en citant

Il est chouettes ton engin.  Vivent lr premier vol.....
_________________
encore une victoire de Calamar!!!


Revenir en haut
Tnx62
TMC
TMC

En ligne

Inscrit le: 31 Juil 2011
Messages: 718
Localisation: Etaples
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 29 Aoû 2015 - 22:04    Sujet du message: [Montage] Quadcopter Q450 Répondre en citant

T'ira loin!!!
Bravo car c'est pas évident à monter et à faire fonctionner

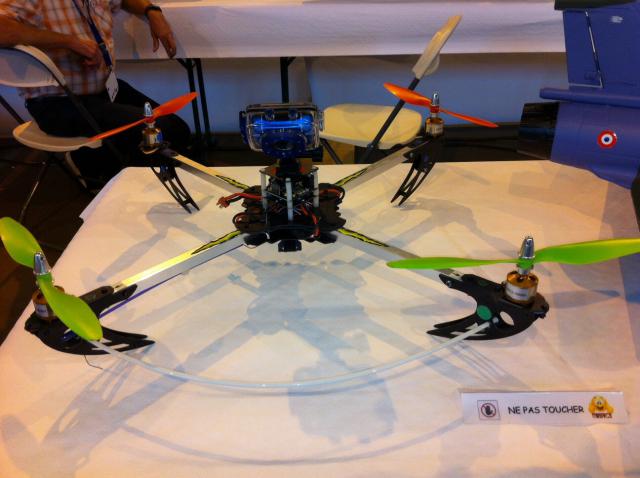

Je te joins une photo d'un que j'avais fait avec l'aide d'un copain et que j'ai vendu
